Valcované profily dlhé - UNP

UNP - menovité hodnoty

Akosti podľa normy EN 10025
Rozmery podľa normy DIN 1026-1
Tolerancie podľa normy EN 10279

UNP - Menovité hodnoty

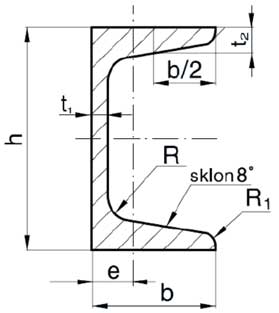

OZNAČENIE MENOVITÉ ROZMERY (mm) PRIEREZ PLOCHY TEORETICKÁ HMOTNOSŤ
h b t1 t2 R1 (mm2) (kg/m)
UNP 30 30 15 4 4,5 2 221 1,74
UNP 40 40 35 5 7 3,5 621 4,87
UNP 50 50 38 5 7 3,5 712 5,59
UNP 65 65 42 5,5 7,5 4 903 7,09
UNP 80 80 45 6 8 4 1100 8,64
UNP 100 100 50 6 8,5 4,5 1350 10,6
UNP 120 120 55 7 9 4,5 1700 13,4
UNP 140 140 60 7 10 5 2040 16
UNP 160 160 65 7,5 10,5 5,5 2400 18,8
UNP 180 180 70 8 11 5,5 2800 22
UNP 200 200 75 8,5 11,5 6 3220 25,3
UNP 220 220 80 9 12,5 6,5 3740 29,4
UNP 240 240 85 9,5 13 6,5 4230 33,2
UNP 260 260 90 10 14 7 4830 37,9
UNP 280 280 95 10 15 7,5 5330 41,8
UNP 300 300 100 10 16 8 5880 46,2
UNP 320 320 100 14 17,5 8,8 7580 59,5
UNP 350 350 100 14 16 8 7730 60,6
UNP 380 380 102 13,5 16 8 8040 63,1
UNP 400 400 110 14 18 9 9190 71,8

UNP - Statické hodnoty

OZNAČENIE STATICKÉ HODNOTY
JX.10-4 JY.10-4 WX.10-3 WY.10-3 ix iy
(mm4) (mm4) (mm3) (mm3) (mm) (mm)
UNP 50 26,4 9,12 10,6 3,8 19,2 11,3
UNP 65 57,5 14,1 17,7 5,1 25,2 12,5
UNP 80 106 19,4 26,5 6,4 31 13,3
UNP 100 206 29,3 41,2 8,5 39,1 14,7
UNP 120 364 43,2 60,7 11,1 46,2 15,9
UNP 140 605 62,7 86,4 14,8 54,5 17,5
UNP 160 925 85,3 116 18,3 62,1 18,9
UNP 180 1350 114 150 22,4 69,5 20,2
UNP 200 1910 148 191 27 77 21,4
UNP 220 2690 197 245 33,6 84,8 23
UNP 240 3600 248 300 39,6 92,2 24,2
UNP 260 4820 317 371 47,7 99,9 25,6
UNP 280 6280 399 448 57,2 109 27,4
UNP 300 8030 495 535 67,8 117 29
UNP 320 10870 597 679 80,6 121 28,1
UNP 350 12840 570 734 75,7 129 27,2
UNP 380 15706 615 829 78,7 140 27,7
UNP 400 20350 846 1020 102 149 30,4
