Valcované profily dlhé - INP

INP - menovité hodnoty

Akosti podľa normy EN 10025
Rozmery podľa normy DIN 1025-1
Tolerancie podľa normy EN 10024

INP - Menovité hodnoty

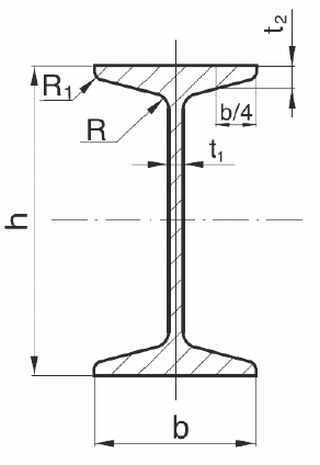

OZNAČENIE MENOVITÉ ROZMERY (mm) PRIEREZ PLOCHY TEORETICKÁ HMOTNOSŤ
h b t1=R t2 R1 (mm2) (kg/m)
INP 80 80 42 3,9 5,9 2,3 757 5,94
INP 100 100 50 4,5 6,8 2,7 1060 8,34
INP 120 120 58 5,1 7,7 3,1 1420 11,1
INP 140 140 66 5,7 8,6 3,4 1820 14,3
INP 160 160 74 6,3 9,5 3,8 2280 17,9
INP 180 180 82 6,9 10,4 4,1 2790 21,9
INP 200 200 90 7,5 11,3 4,5 3340 26,2
INP 220 220 98 8,1 12,2 4,9 3950 31,1
INP 240 240 106 8,7 13,1 5,2 4610 36,2
INP 260 260 113 9,4 14,1 5,6 5330 41,9
INP 280 280 119 10,1 15,2 6,1 6110 48
INP 300 300 125 10,8 16,2 6,5 6900 54,2
INP 320 320 131 11,5 17,3 6,9 7780 61,1
INP 340 340 137 12,2 18,3 7,3 8670 68
INP 360 360 143 13 19,5 7,8 9700 76,1
INP 380 380 149 13,7 20,5 8,2 10700 84
INP 400 400 155 14,4 21,6 8,6 11800 92,4
INP 450 450 170 16,2 24,3 9,7 14700 115
INP 500 500 185 18 27 10,8 17900 141
INP 550 550 200 19 30 11,9 21200 166

INP - Statické hodnoty

OZNAČENIE STATICKÉ HODNOTY
JX.10-4 JY.10-4 WX.10-3 WY.10-3 ix iy
(mm4) (mm4) (mm3) (mm3) (mm) (mm)
INP 80 77,8 6,29 19,5 3 32 9,1
INP 100 171 12,2 34,2 4,9 40,1 10,7
INP 120 328 21,5 54,7 7,4 48,1 12,3
INP 140 573 35,2 81,9 10,7 56,1 14
INP 160 935 54,7 117 14,3 64 15,5
INP 180 1450 81,3 161 19,8 72 17,1
INP 200 2140 117 214 26 80 18,7
INP 220 3060 162 278 33,1 88 20,2
INP 240 4250 221 354 41,7 95,5 22
INP 260 5740 288 442 51 104 23,2
INP 280 7590 364 542 61,2 111 24,5
INP 300 9800 451 653 72,2 119 25,6
INP 320 12510 555 782 84,7 127 26,7
INP 340 15700 674 923 98,4 135 28
INP 360 19610 818 1090 114 142 29
INP 380 24010 975 1260 131 150 30,2
INP 400 29210 1160 1460 149 157 31,3
INP 450 45850 1730 2040 203 177 34,3
INP 500 68740 2480 2750 268 196 37,2
INP 550 99180 3490 3610 349 216 40,2
